一、材料簡介 |
CGM聚合物水泥注漿料是一種以高強(qiáng)度水泥、聚羧酸類超塑化劑、多元礦物質(zhì)材料為主要改性組分的水泥基灌漿材料，具有流動(dòng)性好、微膨脹、有一定韌性、與混凝土粘結(jié)力強(qiáng)、防腐耐久的特點(diǎn)，適用于混凝土結(jié)構(gòu)裂縫寬度大于3mm以上裂縫的灌注修補(bǔ)及外包鋼加固等。
二、性能指標(biāo) |
表1聚合物水泥注漿料的性能指標(biāo)
序號 | 檢驗(yàn)項(xiàng)目 | 性能指標(biāo) | 檢驗(yàn)方法 | |
1 | 外觀 | 粉體，無結(jié)塊 | 目測 | |
2 | 凝結(jié)時(shí)間(h:min) | 初凝 | ≥1:00 | DL/T 5 126-2001 |
終凝 | ≤12:00 | |||
3 | 流動(dòng)度(mm) | 初始值 | ≥340 | GB/T 50448-2008 |
30min保留值 | ≥300 | |||
4 | 抗壓強(qiáng)度(MPa) | 28d | ≥60 | DL/T 5 126-2001 GB50367-2006 |
5 | 抗折強(qiáng)度(MPa) | 28d | ≥10 | |
6 | 劈裂抗拉強(qiáng)度(MPa) | 28d | ≥5 | GB50367-2006附錄G |
7 | 與混凝土的正拉 粘結(jié)強(qiáng)度(MPa) | 28d | ≥2.5,且為混凝土內(nèi)聚破壞 | GB50367-2006附錄F |
三、施工工藝
1、預(yù)處理：用壓縮空氣將混凝土裂縫中的灰渣、污染物吹出。

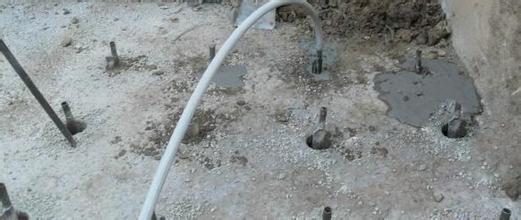

2、埋設(shè)灌漿管：沿裂縫長度方向每500mm左右埋設(shè)一個(gè)灌漿管。
3、封縫：用無機(jī)快速封堵材料或?qū)⒘芽p表面全部封閉。
4、試壓：將灌漿管封閉，用0.2~0.3MPa壓力做壓水或壓氣試驗(yàn)，觀察封縫是否密實(shí)，并保持混凝土裂縫面潮濕但縫內(nèi)無積水。
5、配料：CGM聚合物水泥注漿料的質(zhì)量配比為：聚合物水泥注漿料∶水=10∶ (2.5~2.8)。采用強(qiáng)制式攪拌機(jī)或改裝的沖擊電鉆進(jìn)行攪拌，攪拌均勻后使用。拌制好的漿料應(yīng)色澤均勻，無粉團(tuán)、沉淀、花白料、泌水等，且流動(dòng)性符合注漿稠度要求。注漿料配制后，應(yīng)立即使用，以免凝固。
6、注漿：將拌好的注漿料裝入專用壓力注漿罐，采用0.3MPa左右的壓力將漿料連續(xù)注入裂縫。豎向裂縫應(yīng)逐個(gè)從下而上一個(gè)個(gè)灌漿咀注漿，注滿的灌漿咀立即封閉。注漿過程應(yīng)注意排除裂縫中的空氣，一個(gè)灌漿管為排氣孔，不得堵死，以免影響空氣排放。
7、養(yǎng)護(hù)：注漿結(jié)束后，注漿部位應(yīng)維持水養(yǎng)護(hù)7d以上。
四、包裝、貯存、運(yùn)輸 |
本產(chǎn)品采用雙組份包裝，采用復(fù)合牛皮紙袋包裝，40Kg/袋。
本產(chǎn)品應(yīng)貯存在干燥、清潔的庫房內(nèi)，注意防潮、防止日曬雨淋，貯存溫度宜為5~35℃。自生產(chǎn)之日起，有效貯存期為6個(gè)月。
魯公網(wǎng)安備 37132202210121號
