一、材料簡介 |
CGM聚合物水泥注漿料是一種以高強度水泥、聚羧酸類超塑化劑、多元礦物質材料為主要改性組分的水泥基灌漿材料，具有流動性好、微膨脹、有一定韌性、與混凝土粘結力強、防腐耐久的特點，適用于混凝土結構裂縫寬度大于3mm以上裂縫的灌注修補及外包鋼加固等。
二、性能指標 |
表1聚合物水泥注漿料的性能指標
序號 | 檢驗項目 | 性能指標 | 檢驗方法 | |
1 | 外觀 | 粉體，無結塊 | 目測 | |
2 | 凝結時間(h:min) | 初凝 | ≥1:00 | DL/T 5 126-2001 |
終凝 | ≤12:00 | |||
3 | 流動度(mm) | 初始值 | ≥340 | GB/T 50448-2008 |
30min保留值 | ≥300 | |||
4 | 抗壓強度(MPa) | 28d | ≥60 | DL/T 5 126-2001 GB50367-2006 |
5 | 抗折強度(MPa) | 28d | ≥10 | |
6 | 劈裂抗拉強度(MPa) | 28d | ≥5 | GB50367-2006附錄G |
7 | 與混凝土的正拉 粘結強度(MPa) | 28d | ≥2.5,且為混凝土內聚破壞 | GB50367-2006附錄F |
三、施工工藝
1、預處理：用壓縮空氣將混凝土裂縫中的灰渣、污染物吹出。
2、埋設灌漿管：沿裂縫長度方向每500mm左右埋設一個灌漿管。
3、封縫：用無機快速封堵材料或將裂縫表面全部封閉。
4、試壓：將灌漿管封閉，用0.2~0.3MPa壓力做壓水或壓氣試驗，觀察封縫是否密實，并保持混凝土裂縫面潮濕但縫內無積水。
5、配料：CGM聚合物水泥注漿料的質量配比為：聚合物水泥注漿料∶水=10∶ (2.5~2.8)。采用強制式攪拌機或改裝的沖擊電鉆進行攪拌，攪拌均勻后使用。拌制好的漿料應色澤均勻，無粉團、沉淀、花白料、泌水等，且流動性符合注漿稠度要求。注漿料配制后，應立即使用，以免凝固。

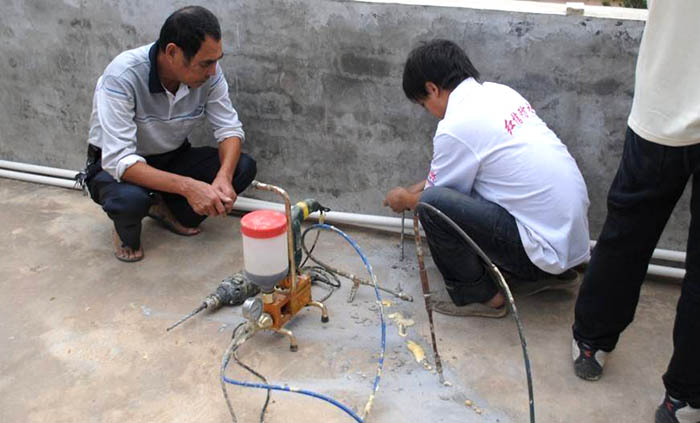

6、注漿：將拌好的注漿料裝入專用壓力注漿罐，采用0.3MPa左右的壓力將漿料連續注入裂縫。豎向裂縫應逐個從下而上一個個灌漿咀注漿，注滿的灌漿咀立即封閉。注漿過程應注意排除裂縫中的空氣，一個灌漿管為排氣孔，不得堵死，以免影響空氣排放。
7、養護：注漿結束后，注漿部位應維持水養護7d以上。
四、包裝、貯存、運輸 |
本產品采用雙組份包裝，采用復合牛皮紙袋包裝，40Kg/袋。
本產品應貯存在干燥、清潔的庫房內，注意防潮、防止日曬雨淋，貯存溫度宜為5~35℃。自生產之日起，有效貯存期為6個月。
魯公網安備 37132202210121號
