抗凍耐腐蝕橋梁伸縮縫快速修補料
——技術指南
一、材料簡介
橋梁伸縮縫快速修補料，是以水泥為基礎結(jié)合劑，高強度材料（石英砂）作為主骨料，輔以高分子膠粉、減水劑、早強劑、膨脹劑、防離析等物質(zhì)配制而成的超早強型混凝土結(jié)構修補材料。
橋梁伸縮縫快速修補料是一類：自流、自密、超早強型（澆筑型）結(jié)構修補材料，適用于混凝土結(jié)構內(nèi)部破損的快速修復。如水泥路面坑洞處治，水泥路面裂縫處治，橋面坑洞處治，橋面伸縮縫的修補等。
橋梁伸縮縫快速修補料，山東昊翔工程材料科技有限公司，針對混凝土結(jié)構破損的特點，開發(fā)的高性能超早強型混凝土結(jié)構修補材料。
二、材料特點
早強高強：一天抗壓強度達到35-50MPA，三天達到50—70MPA隨著養(yǎng)護領期的增長強度還不斷上升
高抗凍性：在0-零下15度低溫使用，3-7天強度可達到設計標號的70-80%，凍融循環(huán)300次強度損失不明顯。
高抗?jié)B性：混凝土結(jié)構致密，混凝土抗?jié)B性能是同標號硅酸鹽混凝土的5-6倍
抗碳化性能好，干縮率低。
抗腐蝕性能好，尤其是抗海水腐蝕性能優(yōu)于抗硫波特水泥抗腐蝕系數(shù)大于1.
1、澆筑（JZ）型
①自流性
塌落度初始值大于等于270mm，塌落擴展度初始值大于等于650mm，30min塌落度保留值大于等于240mm，30min塌落擴展度保留值大于等于550mm，澆筑后能夠均勻擴散、自由流動。
②自密性
不泌水、不離析，不需要振搗，能夠依靠自身自重將修補范圍填實。
③超早強
早期強度高，能夠滿足混凝土結(jié)構快速修補的要求：
3h抗壓強度≥30 Mpa、抗折強度≥4.5 Mpa；
1d抗壓強度≥40 Mpa、抗折強度≥5.0 Mpa：
28 d抗壓強度≥60 Mpa、抗折強度≥7.5Mpa。
④不收縮
修補料中摻入了膨脹劑，能夠阻止修補料沉漿收縮和失水收縮。
⑤耐久性
屬于無機混合料，耐腐蝕、耐老化。
⑥環(huán)保
無毒、無害、對鋼筋無腐蝕、對水質(zhì)及周圍環(huán)境零污染。
三、材料規(guī)格
1、質(zhì)量
50Kg/袋，不少于49.5 Kg/袋（標志質(zhì)量的99%）。
2、骨料粒徑
①澆筑（JZ）型
骨料粒徑 9.5mm篩孔通過率為100%，2.36mm篩孔通過率≤70%。
四、技術要求
橋梁伸縮縫快速修補料的技術要求詳見表1
表1 高聚物快速結(jié)構修補料技術要求
技術指標 | 技術要求 | 實測結(jié)果 | 檢驗方法 | |||
JZ型 |
| |||||
*大集料粒徑 | 9.5mm篩孔通過率為100% | 100% |
| 稱量1kg灌漿材料，用9.5mm 、4.75mm、2.36mm篩孔的砂石篩過篩后進行稱量 | ||
4.75mm篩孔通過率為100% | --- |
| ||||
2.36mm篩孔通過率≥95% | --- |
| ||||
2.36mm篩孔通過率≤70% | 68.5 |
| ||||
塌落度和塌落擴展度（mm） | 塌落度 | ≥270 | 285 |
| 附錄A.0.2 | |
塌落擴展度初始值 | ≥650 | 800 |
| |||
30min塌落度保留值 | ≥240 | 250 |
| |||
30min塌落擴展度保留值 | ≥550 | 630 |
| |||
抗壓強度（Mpa） | 3h | ≥30.0 | 31.6 |
| 附錄A.0.3 | |
1d | ≥40.0 | 53.1 |
| |||
28d | ≥60.0 | 65.0 |
| |||
抗折強度（Mpa） | 3h | ≥4.5 | 5.5 |
| 附錄A.0.3 | |
1d | ≥5.0 | 7.6 |
| |||
28d | ≥7.5 | 8.0 |
| |||
說明：1.表中性能指標均應按產(chǎn)品要求的*大用水量檢驗。
五、使用方法
1、適用范圍
①澆筑（JZ）型
A.水泥混凝土路面破碎板快速修補。
B.混凝土結(jié)構嚴重破損部位的快速修補。

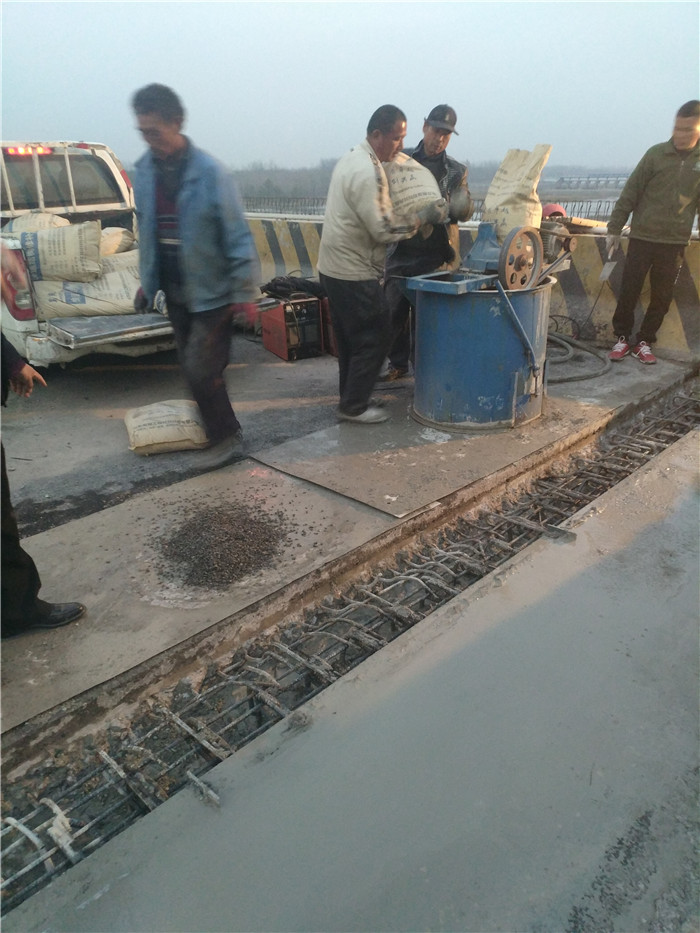

2、施工工藝
（1）工藝流程
①澆筑（JZ）型修補料
、
2澆筑（JZ）型修補料
A.清理：對于水泥混凝土路面破碎板或混凝土結(jié)構嚴重破損部位，用風鎬將破碎板體破碎成小碎塊后清除，將周圍的板體基面松散物清除完，并用空壓機將基面和槽內(nèi)灰塵吹凈。
B.基面浸潤：在澆筑前2~3小時將基面用水充分濕潤并除去明水；冬季施工時，應在澆筑前將基面用不超過65℃的溫水充分濕潤并除去明水。
C.界面處理：在基面上均勻涂刷一層聚合物類界面劑。
D.支模：對于待修補的位于道路中間的水泥混凝土路面板，可利用周圍板邊作為模板；對于待修補的位于道路邊部的水泥混凝土路面板，其三條邊可利用周圍板邊作為模板，邊部應支立木模或鋼模，并采取防漏漿措施。
對于混凝土結(jié)構嚴重破損部位，應支立定型模板并采取防漏漿措施。
E.制拌：JZ-2（含細骨料）與石子按3：2重量比混合。根據(jù)現(xiàn)場澆筑數(shù)量與澆筑速度，將修補料人工投入強制式砂漿拌和機中，干拌10s后，按產(chǎn)品規(guī)定的加水量稱量后，分兩次加水拌和：*一次加2/3水，拌和30s；*二次加1/3水，拌和150s。拌和后，修補料應靜置2~3min，待氣泡消失后再進行澆筑。冬季施工時，應采用不超過65℃的溫水進行拌和，澆筑溫度應在10℃以上。
F.澆筑：用澆筑容器緩慢、勻速澆筑密實，澆筑時應避免空鼓現(xiàn)象。澆筑結(jié)束后，將修補料頂面抹平。每次制拌的修補料，從制拌開始至澆筑結(jié)束，時間不得超過30min。超時或流動性不滿足澆筑要求的修補料，不得繼續(xù)使用。
G.養(yǎng)生：用塑料條將修補料頂面覆蓋，然后用草袋完全遮蓋在塑料條上保持濕潤。常溫下，3~4h后可結(jié)束養(yǎng)生，或根據(jù)結(jié)構強度要求和預留試件強度試驗結(jié)果決定是否結(jié)束養(yǎng)生。冬季應采用保溫措施，養(yǎng)生期適當延長。
3、注意事項
（1）修補料拌制用水宜用飲用水。
（2）JZ型應遵照產(chǎn)品要求選擇適宜的用水量控制塌落度和塌落擴展度。
（3）橋梁結(jié)構的修補所用模板，宜采用全新模板，保證拆模后外觀美觀。
（4）施工后的機具應及時用水清洗干凈，以備下次使用。
（5）材料運輸過程中，應采取防雨措施。
（6）材料應置于陰涼、干燥處貯存，保質(zhì)期6個月，超出保質(zhì)期復檢合格后方可使用。
（7）現(xiàn)場使用時，嚴禁在材料中摻入任何外加劑、外摻料。
魯公網(wǎng)安備 37132202210121號
